Non-metalic Armored Double Sheathed Duct Type Fiber Optic Cable

line small img turkuaz

Genel Bilgiler

  • Gevşek tüp tasarımlı.
  • Güvenilir endüstriyel uygulamalar için doğrudan yeraltına gömülen ve/veya kanal tipi uygulamalarda kullanılır.
  • Dış mekanlarda oluşabilecek beklenmedik mekanik veya çevresel etkenlerden optik fiberi korumak üzere özel olarak tasarlanmıştır.
  • Optik kablonun performans ve dayanıklılık özelliklerinden emin olmak için çeşitli ortamlarda yeterlilik ve kabul testleri yapılmaktadır.

Ürün Kodu

A-DF 2Y (ZN) 2Y

Özellikleri ve Faydaları

  • 216 fibere kadar üretilebilir
  • Yüksek çekme dayanımlı tasarım
  • Her gevşek tüp içinde 1 ila 12 fiber
  • Kablo özünden su geçirmezlik için jel dolgulu
  • Su geçirmezliği için isteğe bağlı jelsiz / dry core üretim
  • Doğrudan toprağa gömülebilme uygulamalarına uygundur
  • Kolay tanımlanabilmesi için renkli fiber kullanılır
  • Dış kılıf için UV katkılı
  • Yüksek fiber / çap oranı
  • Uluslararası Telcordia GR-20 ve TIA/EIA standartları ile tamamen uyumludur
  • Talep üzerine özel tasarım imkanı
  • Kablo dış kılıfını kolay açma için ripkord ip

Uygulamalar

  • Telekomünikasyon uygulamaları
  • Video uygulamaları
  • Dağıtım
  • Uzun Mesafe İletişim
  • Büyükşehir Haberleşme Sistemleri

Kablo Ağırlık ve Çap Değerleri

Fiber Sayısı Tüp Başına Fiber Sayısı Tüp Sayısı Boş Tüp Sayısı Nom. Dış Çap (mm) Nom. Kablo Ağırlığı (Kg/km) Makara Uzunlugu (Km)*
4 2 2 4 15,0 200 6
6 2 3 3 15,0 200 6
12 2 6 0 15,0 200 6
24 4 6 0 15,0 200 6
36 6 6 0 15,0 200 6
48 8 6 0 15,0 200 6
60 12 5 1 15,0 200 6
72 12 6 0 15,0 200 6
96 12 8 0 16,5 250 4
144 12 12 0 19,0 320 4
192 12 16 2 20,0 370 4
216 12 18 0 20,0 370 4

Not: Merkez Elemanı olarak FRP (Fiber Takviyeli Plastik) kullanılmaktadır. Müşteri isteği üzerine çelik tel de kullanılabilir
* Diğer teslimat uzunluklarında da teslimat yapılabilir.

Optik Fiberin ve Loose Tüpün Renk Kodu

No 1 2 3 4 5 6 7 8 9 10 11 12
Fiber Mavi Turuncu Yeşil Kırmızı Sarı Menekşe Kahverengi Siyah Beyaz Gri Turkuaz Pembe
Tüp Mavi Turuncu Yeşil Kırmızı Sarı Menekşe Kahverengi Siyah Beyaz Gri Turkuaz Pembe

Mekanik ve Çevresel Özellikler

Gerilme direnci
IEC 60794-1-2-E1		 Maks.
Opr.		 4.000 N
2.000 N
Bükülme Yarıçapı (mm)
IEC 60794-1-2-E11		 Dinamik
Statik		 20xD
10xD
Ezilme Dayanımı
IEC 60794-1-2-E3		 ——–
——–		 5000 N
——–
Darbe Mukavemeti
IEC-60794-1-2-E4		 ——–
——–		 50 N
——–
Çalışma Sıcaklığı
IEC 60794-1-2-F1		 Montaj
Çalışma		 -30 +60 (°C)
-40 +80 (°C)
Su Sızdırmazlık
IEC 60794-1-2 F5		 24 saat, 1 metre Olumlu

Optik Kablonun Kodu

A-DF(ZN) 2Y (SR) 2Y mxn _______N LG
Kablonun tanımı için Bakınız: Optik Kablonun Tip Kodları

Kılıf ve Malzeme Rengi

Iç / dış kılıfta MDPE-HDPE-LDPE  malzemeleri  kullanılır ve dış kılıf rengi siyahtır. Müşterinin isteğine bağlı olarak başka bir renk de kullanılarak üretim yapılabilir. İç kılıf kalınlığı nominal 1,1 mm (± 0,1 mm)  ve dış kılıf kalınlığı nominal 1,8mm (± 0,1 mm).

TURKUAZ Kablo Tasarım Bilgisi

  • Fiber Çeşitleri: SM 9/125 /G.652d, SM 9/125 (NZDSF) (G.655), SM 9/125 (G.657), MM 50/125 OM2, MM 62,5/125 OM1,MM 50/125 OM3
  • Gevşek tüp tasarımı
  • UV katkılı Dış Kılıf (LDPE-MDPE or HDPE)
  • Su geçirmezliği için Jel Dolgulu (Müşteri isteği üzerine jelsiz tasarımımız da mevcuttur)
  • Dielektrik Merkez Elemanı (FRP)
  • Boylamsal Çekme/Dayanma Elemanı Aramid  Elyaf veya cam elyaf (Gerekirse)

Kablo Kılıfı Metraj Baskısı

Dış kılıf her bir  metre aralıklarla aşağıdaki şekilde işaretlenir;
TURKUAZ KABLO < imalat yılı > < fiber sayısı ve türü > < metre markalama uzunluğu >

Ambalajlama

Geri dönüşümsüz korumalı ahşap makaralarla teslimatlar yapılmaktadır.

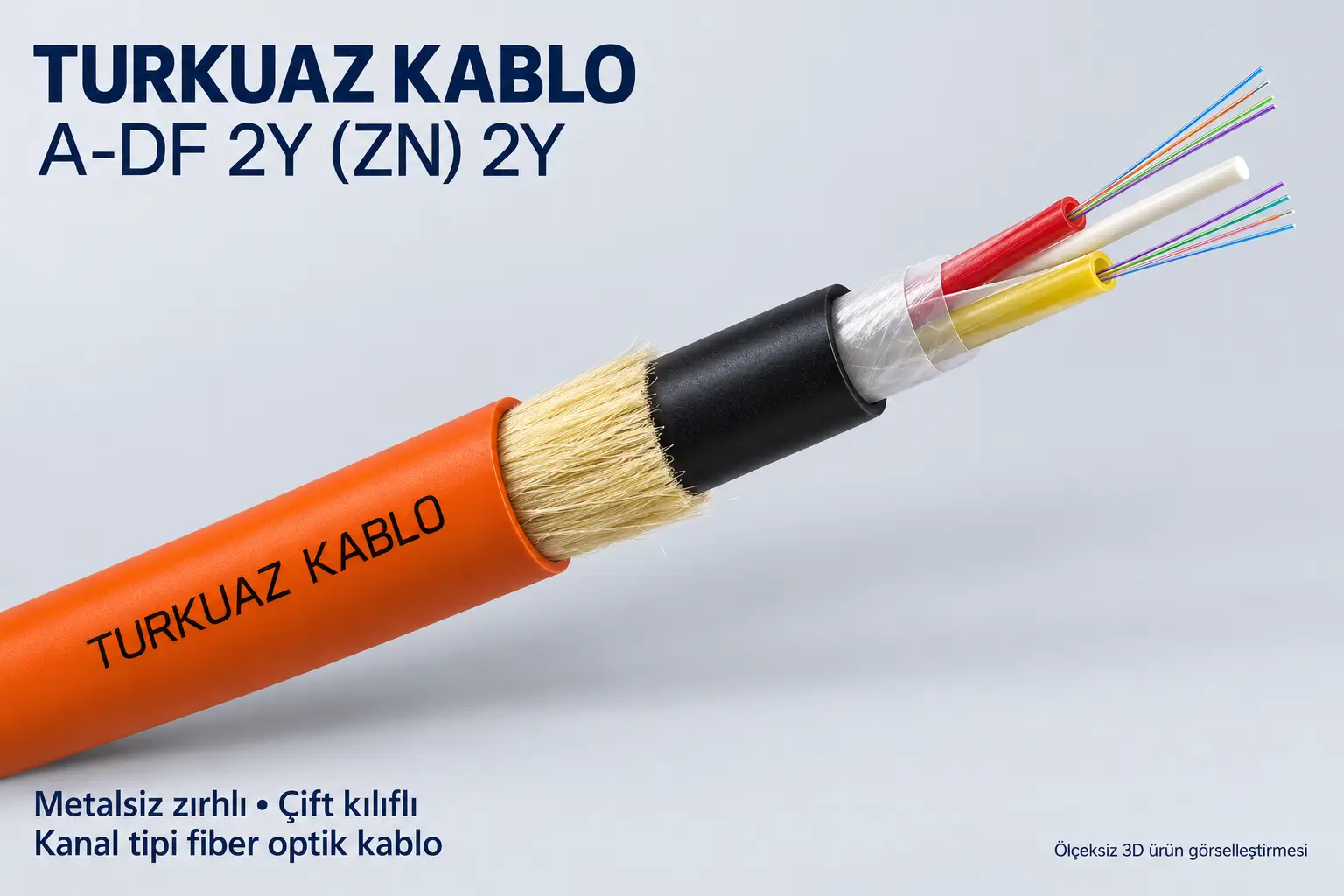

Kablo Yapısı

  • Fiber
  • Thixotropic jel
  • Gevşek tüp
  • Merkez Elemanı
  • Kablo Özü Sarma Bandı
  • İç Kılıf
  • Aramid Elyaf
  • Ripcord
  • Korruge Çelik Bant

Not:  Çizimler öneri niteliğindedir ve ölçeksizdir.
